Wechselrichter

Rolle und Funktion im PV System

Wechselrichter bilden das Herz jeder Photovoltaikanlage. Sie wandeln den von Solarmodulen erzeugten Gleichstrom in netzkonformen Wechselstrom um, regeln die Einspeisung und sichern den Anlagenbetrieb. Moderne Geräte verfolgen den Maximum Power Point, steuern Blindleistung nach Vorgaben des Netzbetreibers, trennen bei Störungen zuverlässig vom Netz und dokumentieren alle Betriebsdaten. Im professionellen Umfeld zählen hohe Jahreswirkungsgrade, belastbare Schutzkonzepte, transparente Kommunikation und reproduzierbare Inbetriebnahmeprozesse. Ein guter Wechselrichter reduziert Stillstandzeiten, minimiert Verluste bei Teillast und erlaubt eine saubere Einbindung in Zählerplätze, Energiemanagement und Leittechnik. So entstehen planbare Stromgestehungskosten über den gesamten Lebenszyklus.

Gerätetypen und typische Einsatzfelder

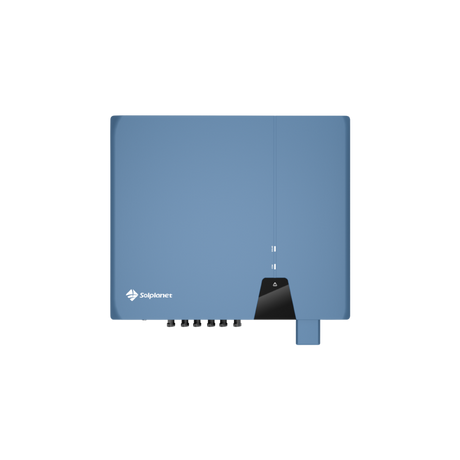

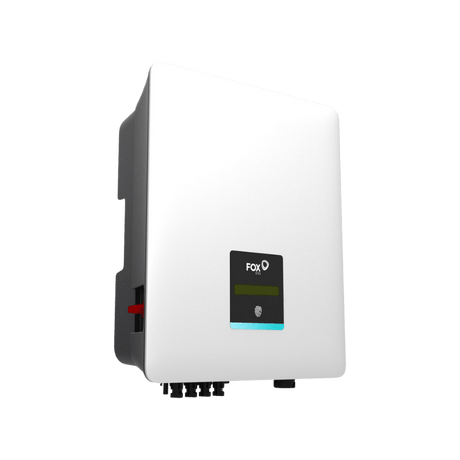

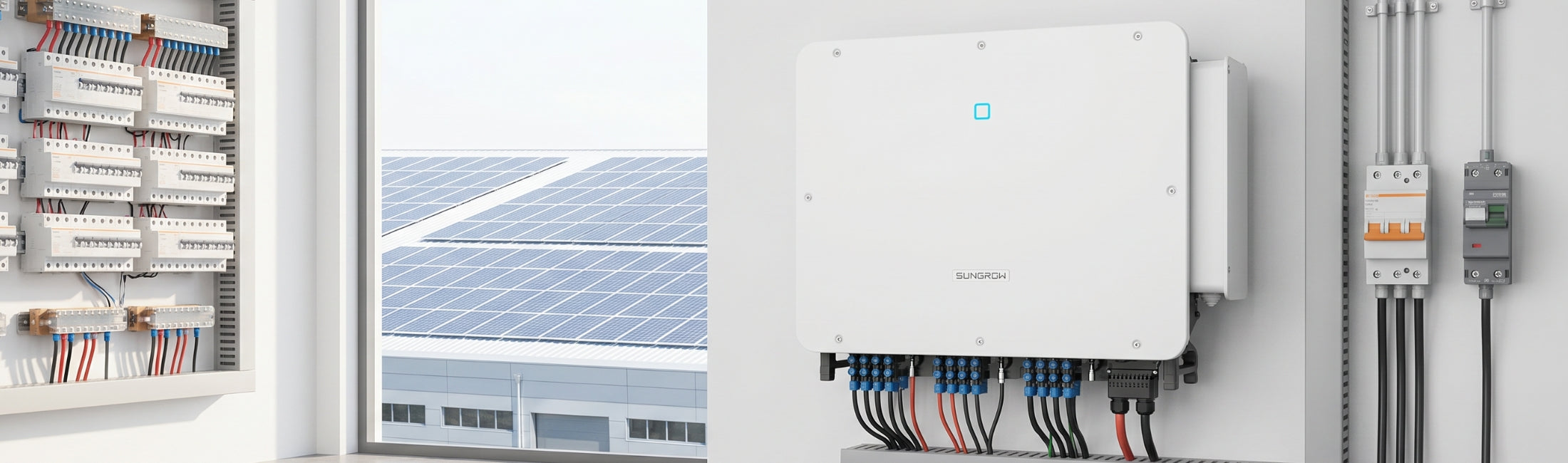

String Wechselrichter sind der Standard auf Gewerbe und Kommunaldächern. Ein Gerät bedient einen oder mehrere Strings und arbeitet mit ein oder mehreren MPP Trackern. Der Aufbau bleibt schlank, die Wartung überschaubar, die Effizienz hoch. Diese Bauart passt zu Einfamilien und Mehrfamilienhäusern, zu Handwerksbetrieben, Kindergärten, Schulen und Verwaltungen.

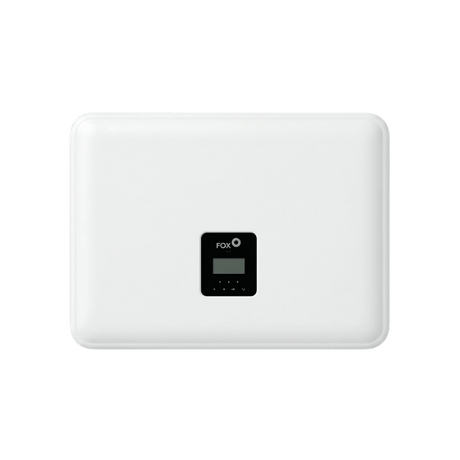

Hybrid Wechselrichter kombinieren Photovoltaik mit Batteriespeichern. Sie laden und entladen abhängig von Lastprofil, Tarifen und Einspeisegrenzen. In Betrieben mit Lastspitzen, in Quartieren mit hohem Eigenverbrauch oder in Liegenschaften mit Notstromanforderungen senkt ein Hybrid Gerät die Lastspitzen, stabilisiert den Eigenverbrauch und ermöglicht Ersatzstrom über eine zusätzlich installierte Umschalteinrichtung.

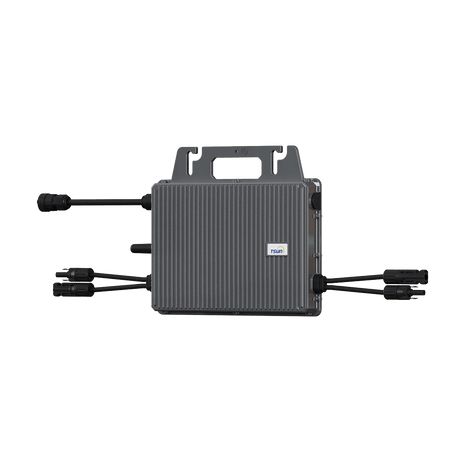

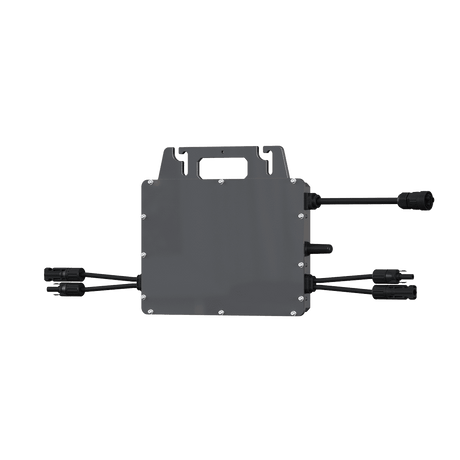

Mikro Wechselrichter werden direkt hinter einem Modul montiert. Sie zeigen ihre Stärken bei komplexen Dachflächen, bei Teilverschattung und bei modularen Nachrüstungen. Die Leistung skaliert mit jedem weiteren Modul. In Mehrparteienhäusern oder bei kleinteiligen Projekten entsteht so maximale Flexibilität.

Insel oder Off Grid Wechselrichter arbeiten dort, wo kein Netz vorhanden ist. Sie versorgen Hütten, Messmasten, Außenstellen oder autarke Systeme. Wichtig sind kurze Umschaltzeiten, robuste Ladegeräte und die Integration von Generatoren oder Brennstoffzellen.

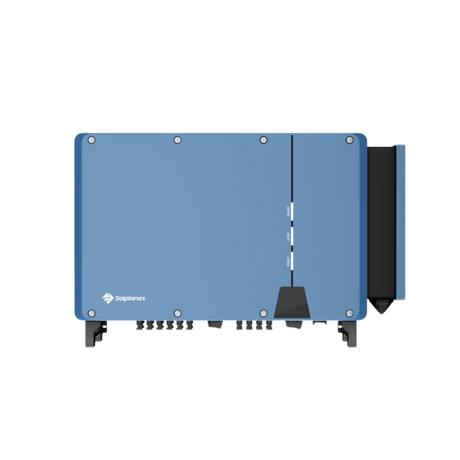

Zentral ausgeführte Geräte kommen bei großen Dach oder Freiflächenprojekten zum Einsatz. Für Einkaufszentren, Logistikhallen oder Stadien zählen Redundanz, schneller Servicezugang und eine geordnete DC Sammlung.

Auswahlkriterien im B2B Umfeld

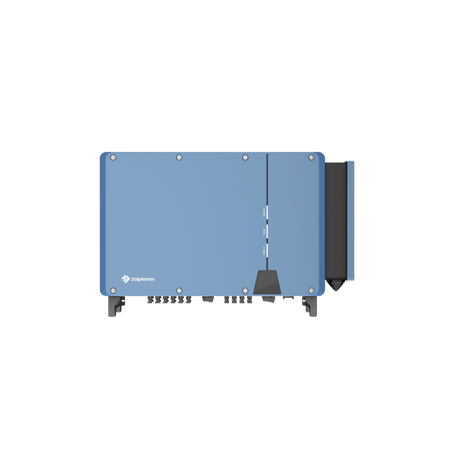

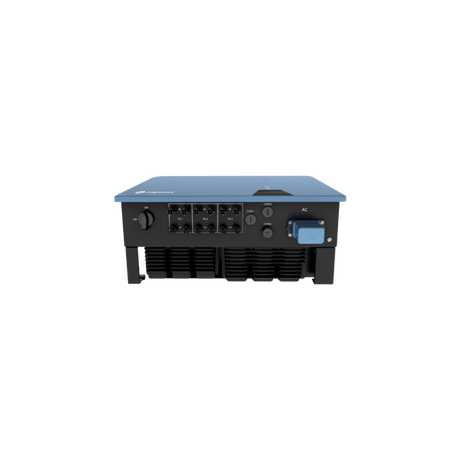

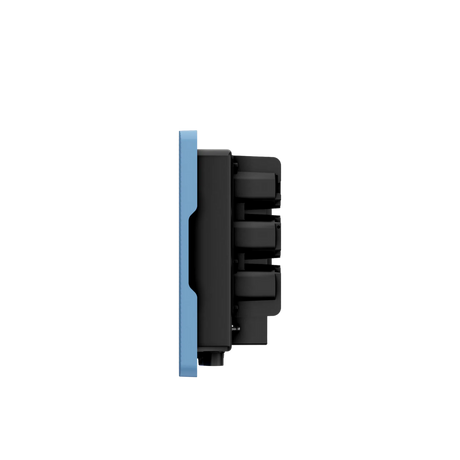

Die Wahl des passenden Geräts beginnt mit der Leistungsklasse. Einphasige Wechselrichter eignen sich für kleine Anschlussleistungen. Dreiphasige Ausführungen verteilen die Einspeisung symmetrisch und sind ab mittleren Leistungen Standard. Für warmes Klima und enge Technikräume muss eine thermische Reserve eingeplant werden, damit kein Leistungsabfall durch Temperaturbegrenzung entsteht.

Das MPP Spannungsfenster und die maximal zulässigen DC Ströme bestimmen die Stringlängen und die Kompatibilität zu heutigen Hochstrom Modulen. Wer lange Strings plant, braucht eine ausreichend hohe Eingangsspannung bei niedrigen Temperaturen. Wer Module mit hohem Kurzschlussstrom einsetzt, achtet auf die maximal zulässigen Ströme pro Eingang und pro Tracker.

Die Anzahl der MPP Tracker entscheidet, wie gut unterschiedlich ausgerichtete Dachflächen angebunden werden. Zwei oder mehr Tracker erlauben getrennte Ost und West Felder, Gauben oder Teilverschattungen. Wo Schatten unvermeidbar ist, helfen Optimierer oder Mikro Wechselrichter. Die Entscheidung fällt nach Ertragssimulation und Investitionsrahmen.

Wirkungsgrade sollten nicht nur am Datenblatt Spitzenwert gemessen werden. Der Euro Wirkungsgrad bildet das reale Jahresprofil besser ab, weil er Teillast berücksichtigt. Geräte mit geringem Eigenverbrauch und effizientem Lüfter oder Konvektionskonzept liefern über viele Jahre konstant hohe Erträge.

Sicherheit bleibt ein zentrales Thema. Gefordert sind Netz und Anlagenschutz nach gültigen Richtlinien, integrierte Fehlerstromüberwachung, allpolige DC Trennmöglichkeiten und geprüfter Überspannungsschutz auf DC und AC Seite. Die Schutzart muss zur Montageumgebung passen. Für Außenaufstellung hat sich IP65 etabliert. In staubiger oder ammoniakhaltiger Luft ist ein erweitertes Dichtungskonzept sinnvoll.

Kommunikation entscheidet über den Betriebserfolg. Gefragt sind Modbus TCP oder RS485 mit SunSpec Profil, sichere Fernzugänge, Benutzer und Rollenverwaltung, sowie Updates über das Netz. Für kommunale IT gelten klare Vorgaben zu Netzsegmentierung und Datenschutz. Ein offenes Monitoring Portal mit API erleichtert die Einbindung ins Energiemanagement.

Geräuschentwicklung, Abmessungen und Gewicht beeinflussen die Montage. Kompakte Gehäuse mit intelligenter Luftführung arbeiten leise und lassen sich nahe der Zähleranlage platzieren. Das reduziert Leitungswege und Installationszeit.

Netz und Gebäudeintegration

Der Wechselrichter ist Teil einer gesamten Kette aus Schutzorganen, Leitungswegen, Messstellen und Abrechnung. Das Gerät muss mit dem Zählerschrank, der Einspeisearmatur und dem Energiemanagement harmonieren. Blindleistungsregelung, cos phi Vorgaben und dynamische Wirkleistungsbegrenzungen werden im Gerät parametrisiert. In Gewerbebauten mit vielen Verbrauchern lohnt sich ein Lastmanagement, das die Einspeiseleistung am Netzanschlusspunkt überwacht und auf Anforderungen des Netzbetreibers reagiert. Eine saubere Dokumentation mit Schaltplänen, Parametrierungsprotokollen und Konformitätserklärungen beschleunigt jede Abnahme.

Hybrid Wechselrichter und Speicheranbindung

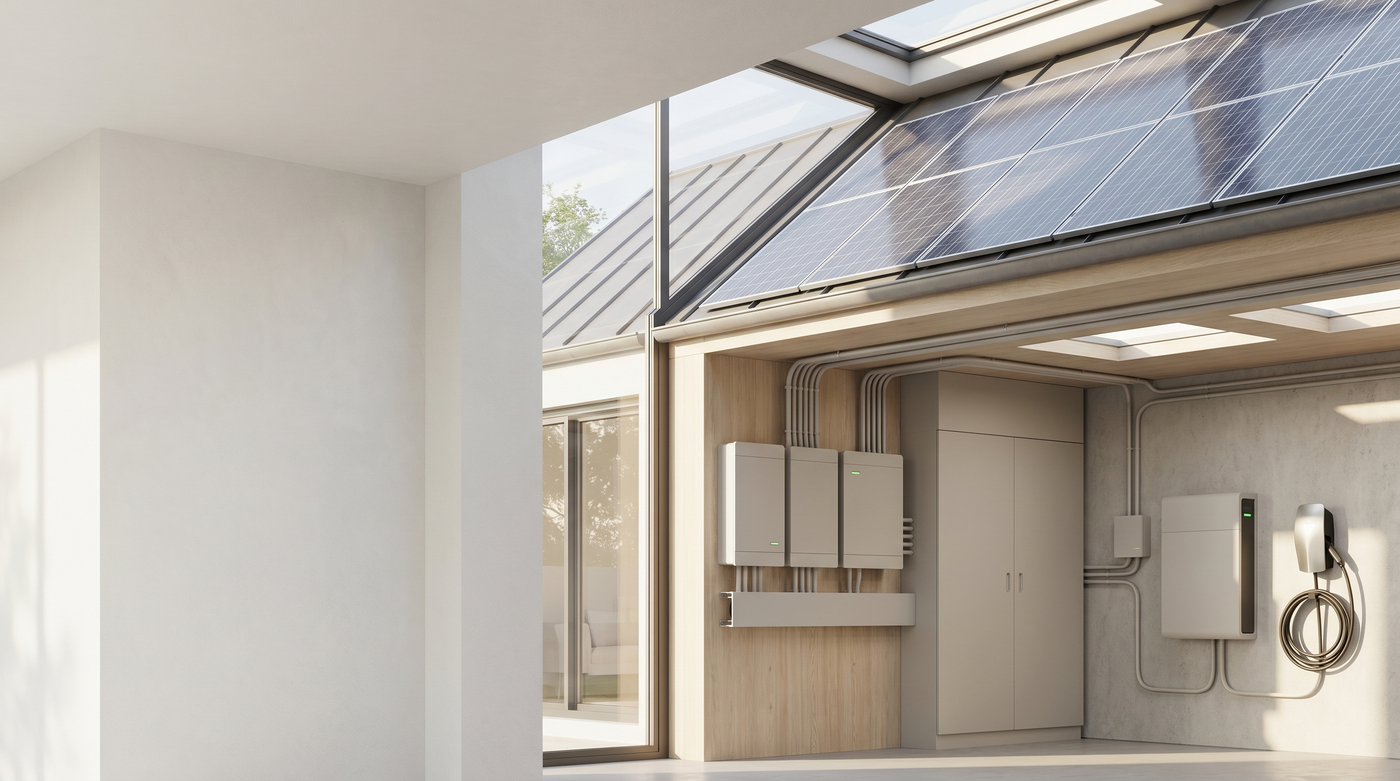

Wer Eigenverbrauch maximieren will, koppelt den Wechselrichter mit einem Batteriespeicher. Die Betriebsmodi reichen von Eigenverbrauchsoptimierung über Spitzenlastkappung bis zu zeitvariablen Tarifen. Entscheidend sind nutzbare Kapazität, maximale Lade und Entladeleistung, C Rate und das Zusammenspiel zwischen Batterie Management System und Inverter. Für Einrichtungen mit kritischer Infrastruktur kann ein Ersatzstrombetrieb sinnvoll sein. Er benötigt eine Umschalteinrichtung, klar definierte Notstromkreise und eine Absicherung der zulässigen Anlaufströme. Die Dimensionierung erfolgt aus den wichtigsten Lasten, dem gewünschten Autarkiegrad und den Schaltzeiten, die für den Betrieb unkritischer Verbraucher tolerierbar sind.

Auslegung von Strings, Verhältnis DC zu AC und Umgang mit Verschattung

Ein moderates Überbelegen der DC Seite erhöht den Ertrag in den Morgen und Abendstunden. In vielen Projekten bewährt sich ein Verhältnis von DC Leistung zu AC Nennleistung zwischen eins zu zwei und eins zu fünfzehn. Grenzen setzen das MPP Fenster, die maximalen Eingangsstrome und die thermische Belastung des Geräts. Stringlängen werden für Minimal und Maximaltemperaturen berechnet. Gleiche Modultypen in einem String senken Mismatch Verluste. Identische Kabellängen und eine klare Kabelführung erleichtern spätere Prüfungen.

Verschattung verursacht unverhältnismäßige Ertragseinbußen. Wo sich Schatten nicht vermeiden lässt, sollten Strings nach Schattenverlauf getrennt geplant werden. Optimierer an einzelnen Modulen helfen bei Kaminen, Gauben und Dachaufbauten. Bei vielen kleinen Teilflächen bieten Mikro Wechselrichter die effektivere Lösung. Eine Ertragssimulation mit typischen Lastprofilen entscheidet, welche Option die besseren Lebenszykluskosten liefert.

Monitoring, Betrieb und Service

Ein gutes Monitoring liefert mehr als Tageskurven. Es stellt Leistungsdaten, Fehlermeldungen und langfristige Vergleiche zur Verfügung. Portfoliobetreiber brauchen eine Mandantenfähigkeit, Dashboards mit Kennzahlen, eine offene Programmierschnittstelle und automatisierte Berichte. So lassen sich Hotspots, Ausfälle und unterperformende Strings schnell finden.

Wartung beginnt bei der Sichtprüfung der DC Steckverbindungen und der Zugentlastungen. Filter und Lüfter werden regelmäßig kontrolliert. Firmware bleibt auf aktuellem Stand. Logbücher dokumentieren Ereignisse und unterstützen den Service. Neben dem Anschaffungspreis wirken sich Effizienz, Verfügbarkeit, Garantiebedingungen und Ersatzteilpolitik auf die Stromgestehungskosten aus. Für kritische Anwendungen lohnt sich ein erweitertes Garantiepaket mit Vorabaustausch.

Branchenlösungen und typische Szenarien

Wohnungsunternehmen profitieren von einer einheitlichen Geräteflotte. Standardisierte Parametrierung, zentrale Überwachung und klare Servicewege senken die Betriebskosten. Kommunale Gebäude wie Schulen und Sporthallen koppeln Wechselrichter mit Speichern und Wärmepumpen. So lässt sich Solarstrom in Nebennutzungen verlagern und der Netzbezug in Spitzen reduzieren. Gewerbe und Handwerk setzen auf dreiphasige Geräte mit dynamischer Einspeisebegrenzung und auf Energiemanagement mit definierter Priorisierung für Produktionsprozesse. In der Landwirtschaft zählen robuste Schutzarten und eine gute Kühlung. Dort entstehen Staub und Ammoniak, daher müssen Dichtungen und Leiterplatten entsprechend ausgelegt sein. In Bestandsgebäuden helfen kompakte Bauformen, flexible DC Eingänge und niedrige Geräuschpegel, wenn die Technik in Nebenräumen oder Treppenhäusern sitzt.

Kompatibilität zu Modulen, Speichern und Ladepunkten

Moderne Module liefern hohe Ströme. Der Wechselrichter muss diese Ströme je Eingang und je Tracker sicher verarbeiten. Steckverbinder und zulässiger Kurzschlussstrom sind zu prüfen. Glas Glas Module benötigen ein stimmiges Erdungskonzept. Bei Speichern sichert eine Hersteller Freigabeliste das reibungslose Zusammenspiel. Das betrifft das Batteriemanagement, die Ladestrategien, das Temperaturfenster und die Notstromfähigkeit. In Liegenschaften mit Ladeinfrastruktur oder Wärmepumpe zahlt sich eine saubere Kopplung an das Energiemanagement aus. PV Überschussladen für die Wallbox und eine intelligente Ansteuerung der Wärmepumpe erhöhen den Eigenverbrauch und reduzieren die Netzlast. Dafür braucht es ein klares Prioritätenkonzept und belastbare Schnittstellen.

Sicherheit, Normen und Dokumente

Sicherheitsfunktionen schützen Menschen, Gebäude und Technik. Überspannungsschutz auf DC und AC Seite, Fehlerstromüberwachung, Netz und Anlagenschutz, allpolige Trennmöglichkeiten und eine eindeutige Beschilderung sind Pflicht. Für Außenmontage kommen UV beständige Leitungen und geprüfte Einführungssysteme zum Einsatz. Die Unterlagen für Abnahme und Förderung sollten vollständig vorliegen. Dazu zählen Konformitätserklärung, Datenblätter, Zertifikate, Schalt und Stringpläne, Inbetriebnahme und Prüfprotokolle sowie ein Wartungsplan. Saubere Dokumentation spart Zeit bei Genehmigung, Versicherung und Audits.

Projektpraxis von der Planung bis zum Rollout

Am Anfang steht die Analyse der Lastprofile, der verfügbaren Dachflächen und der Verschattung. Danach folgt das DC und AC Layout. Das Kommunikationskonzept regelt Netzwerkzugang, Datensicherheit und Zuständigkeiten. Vor der Installation klärt das Projektteam die Belegung im Zählerschrank, die Schutzgeräte, die Wege für Kabel und die Position der Messstellen. Während der Montage gelten Herstellerangaben zu Drehmomenten, Kabelführung, Erdung und Zugentlastung. Vor der Inbetriebnahme werden die Funktionen geprüft, Parametrierungen hinterlegt und Anforderungen des Netzbetreibers wie Wirkleistungsfaktor und Einspeisegrenzen eingestellt. Für Portfolios mit vielen Standorten sind einheitliche Stücklisten, identische Parameter und eine zentrale Gerätemanagement Plattform der größte Hebel. Das senkt operative Kosten und verkürzt Reaktionszeiten, wenn doch einmal eine Störung auftritt.

Kurz beantwortete Fragen

Welcher Wechselrichter passt zu meiner Leistungsklasse.

Bei kleinen Anlagen genügt oft ein einphasiges Gerät. Ab mittleren Leistungen empfiehlt sich eine dreiphasige Ausführung. Wer einen Speicher plant, wählt direkt einen Hybrid Wechselrichter oder koppelt einen String Inverter mit einem kompatiblen AC Speicher. Die Entscheidung richtet sich nach Anschlussleistung, Dachgeometrie und gewünschter Funktionalität.

Wie viel Überbelegung auf der DC Seite ist sinnvoll.

Ein moderates Überbelegen steigert den Ertrag am Morgen und am Abend. In der Praxis hat sich ein Verhältnis zwischen eins zu zwei und eins zu fünfzehn bewährt. Die Grenzen setzen MPP Fenster, Eingangsstrom und die thermische Belastung. Jedes Projekt sollte dazu eine kurze Simulation erhalten.

Benötige ich Überspannungsschutz am Gerät.

Ja. Überspannungsschutz reduziert Ausfallrisiken und schützt Elektronik. Viele Geräte bringen Schutzelemente bereits mit. Falls nicht, werden sie im Vorfeld in die Anlage integriert. Zusammen mit einer sauberen Erdung entsteht ein robustes Gesamtkonzept.

Wie binde ich den Wechselrichter ins Monitoring ein.

Im professionellen Umfeld hat sich die Anbindung über Ethernet und Modbus mit SunSpec Profil durchgesetzt. Ein Portal mit Benutzerverwaltung, API und Berichten erleichtert den Betrieb. Für kommunale Netze sind klare Regeln zu Sicherheit und Datenhaltung zu beachten.

Was ist bei Ersatzstrom wichtig.

Ersatzstrom benötigt eine Umschalteinrichtung, definierte Notstromkreise und eine Dimensionierung nach den wichtigsten Verbrauchern. Zulässige Anlaufströme, Phasenanzahl und maximale Dauerlast müssen zum Wechselrichter passen. Die Auswahl sollte vor Baubeginn feststehen, da die Verdrahtung davon abhängt.

Wie sichere ich langfristig niedrige Stromgestehungskosten.

Der Gesamtpreis setzt sich aus Investition, Effizienz, Verfügbarkeit, Garantie und Ersatzteilen zusammen. Ein Gerät mit hohem Euro Wirkungsgrad, guter Kühlung, stabilen Schnittstellen und verlässlichem Service spart über die Jahre messbar Kosten. Ein erweitertes Garantiepaket und standardisierte Parametrierung im Portfolio verringern Ausfälle und beschleunigen die Fehlerbehebung.
