Leitungen für Handwerk, Wohnungswirtschaft und Gewerbe
In Handwerksbetrieben zählen zügige Montage und verlässliche Verfügbarkeit. Vorkonfektionierte Solarkabel mit passenden Steckverbindern verkürzen Einsätze auf Steildächern und schaffen Sicherheit in der Abnahme. Wohnungswirtschaft und WEG setzen auf standardisierte Kabellisten für Balkonkraftwerke, Dachanlagen und Speicherzentralen. Einheitliche Querschnitte, klare Farbcodierung und dokumentierte Messwerte vereinfachen Wartung und Flottenbetrieb. Gewerbliche Standorte benötigen widerstandsfähige Leitungen in langen Trassen sowie eine saubere Trennung von Gleichstrom, Wechselstrom und Daten. Landwirtschaft, Industriehallen und Parkhäuser verlangen hohe UV Stabilität, Beständigkeit gegen Ammoniak und eine praxisgerechte Zugentlastung an Gestellen und Durchführungen. Kommunale Liegenschaften profitieren von halogenfreien Kabeln und geprüften Brandschutzklassen, da hier häufig besondere Auflagen gelten. Für temporäre Versorgung auf Events oder Baustellen liefern robuste Anschlussleitungen und wetterfeste Datenverbindungen eine stabile Basis.
Querschnitt, Spannungsfall und Umgebung
Die Auswahl beginnt mit dem Energiefluss. Aus Modulleistung, Strangstrom und Leitungslänge ergibt sich der geeignete Querschnitt. Für kurze Wege und moderate Ströme funktioniert vier Quadratmillimeter, für längere Trassen und hohe Leistung empfiehlt sich sechs Quadratmillimeter oder mehr. Der zulässige Spannungsfall je String sollte klein gehalten werden, damit der Wechselrichter effizient arbeitet. In warmen Dachräumen und in gebündelten Leitungswegen sinkt die Strombelastbarkeit. Diese Rahmenbedingungen gehören in jede Berechnung. Auf der AC Seite richtet sich der Querschnitt nach Absicherung, Leitungslänge und späterer Erweiterung durch Speicher oder Wallbox. Die Umgebung entscheidet über den Mantelwerkstoff. Außenbereich, Stall oder Küste verlangen vernetzte, UV und ozonfeste Isolierungen. In Technikräumen sind halogenfreie Ausführungen mit dokumentierter Brandklassifizierung sinnvoll. Für Monitoring und Regelung werden strukturierte Netzwerkkabel oder Glasfaser eingeplant. Wer mehrere Gebäude verbindet, profitiert von Überspannungsschutz und Potentialausgleich. Passende Zubehörteile für Zugentlastung, Dachdurchführung und Klemmen runden die Installation ab.
Häufig gestellte Fragen
Welcher Querschnitt ist für Solarkabel sinnvoll
Welcher Querschnitt ist für Solarkabel sinnvoll
Die Entscheidung richtet sich nach Strangstrom, Leitungslänge, zulässigem Spannungsfall und Umgebungstemperatur. In kleinen Anlagen mit kurzen Wegen genügt häufig vier Quadratmillimeter. Längere Trassen oder hohe Ströme sprechen für sechs Quadratmillimeter oder mehr. Ziel ist ein geringer Spannungsfall je String, damit der Wechselrichter im optimalen Arbeitsbereich bleibt.
Worin unterscheiden sich PV Gleichstromkabel vom üblichen Installationskabel
Worin unterscheiden sich PV Gleichstromkabel vom üblichen Installationskabel
Solarkabel nach IEC 62930 sind doppelt isoliert, halogenfrei, flammwidrig und hoch UV beständig. Sie sind für dauerhafte Bewegung, starke Temperaturwechsel und Feuchte ausgelegt. Herkömmliche Installationskabel sind dafür nicht konzipiert und sollten auf der Gleichstromseite nicht eingesetzt werden.
Wie lang dürfen Stringleitungen sein
Wie lang dürfen Stringleitungen sein
Die Länge wird durch den zulässigen Spannungsfall begrenzt. Je größer der Querschnitt, desto länger darf die Leitung werden. In der Praxis wird ein Spannungsfall von ein bis zwei Prozent je String angestrebt. Eine Berechnung mit Modulleistung, Strangstrom, Leitungslänge und Umgebungstemperatur liefert den passenden Wert.
Dürfen AC und DC Leitungen im selben Rohr geführt werden
Dürfen AC und DC Leitungen im selben Rohr geführt werden
Aus Gründen der EMV und der Übersichtlichkeit ist eine Trennung von Gleichstrom, Wechselstrom und Daten sinnvoll. In vielen Installationsnormen wird die getrennte Führung gefordert. Sie erleichtert zudem spätere Prüfungen und reduziert die Gefahr von Fehlanschlüssen.
Welche Steckverbinder sind geeignet und welches Werkzeug brauche ich
Welche Steckverbinder sind geeignet und welches Werkzeug brauche ich
Für die meisten Module und Wechselrichter werden MC4 kompatible Steckverbinder verwendet. Entscheidend ist ein passender Kontakt für den gewählten Querschnitt sowie ein kalibriertes Crimpwerkzeug. Ein korrekt gecrimpter Kontakt und ein intaktes Dichtungssystem stellen die dauerhaft dichte und niederohmige Verbindung sicher. Bei uns erhalten Sie konfektionierte Verlängerungen mit Prüfprotokoll, wenn keine eigene Crimpzange vorhanden ist.
Energie und Verbindungskabel für Photovoltaik mit maximaler Anlagenverfügbarkeit
Rolle der Leitungen im PV Gesamtsystem

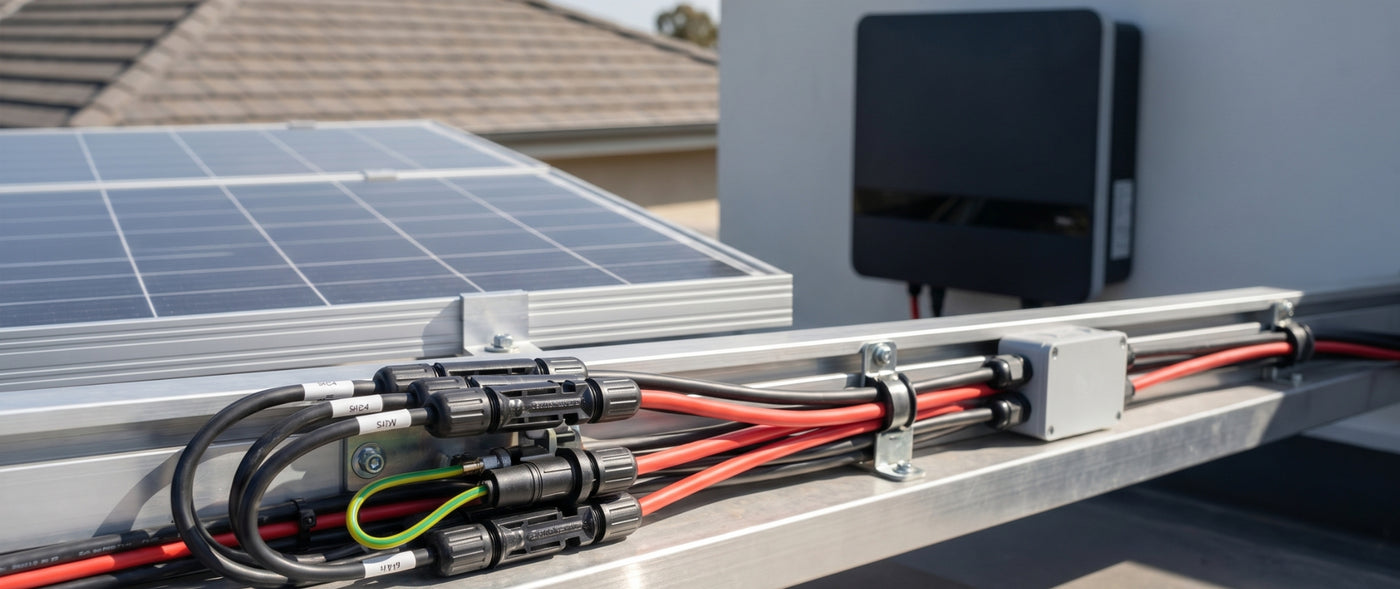

Energie und Verbindungskabel bilden die Infrastruktur jeder Photovoltaikanlage. Sie transportieren den erzeugten Gleichstrom vom Modulfeld zum Wechselrichter, verbinden Wechselrichter, Speicher und Zähler auf der Wechselstromseite und ermöglichen verlässliches Monitoring über Datenleitungen. Qualität, Querschnitt und Verlegeart der Leitungen entscheiden über Ertrag, Sicherheit und Lebensdauer. Wer hier richtig plant, reduziert Spannungsfall, vermeidet Hotspots, beschleunigt die Montage und sichert die Gewährleistung gegenüber Herstellern und Versicherern.
Standards, Werkstoffe und Zulassungen
Professionelle Solarkabel erfüllen die internationale Norm IEC 62930. In Europa sind Materialien und Prüfungen in der ehemaligen EN 50618 verankert, die am Markt weiterhin als Referenz dient. Der gebräuchliche Kabeltyp H1Z2Z2 K kennzeichnet eine doppelte Isolierung aus vernetztem Polyolefin, eine halogenfreie und flammwidrige Ausführung, sehr gute UV und Ozonbeständigkeit sowie eine hohe Kerbfestigkeit. Die Leitungen sind für den Dauereinsatz im Außenbereich, auf dem Dach und in Kabelkanälen ausgelegt. Temperaturwechsel von minus vierzig bis plus neunzig Grad sowie Feuchte, Salz und Ammoniak in landwirtschaftlichen Umgebungen werden sicher beherrscht. Auf der AC Seite kommen je nach Einbausituation Gummischlauchleitungen, Mantelleitungen oder halogenfreie Installationskabel zum Einsatz. Für Gebäude mit besonderen Anforderungen ist die Klassifizierung nach Bauproduktenverordnung mit den Reaktionsklassen Eca, Dca oder Cca relevant.
Dimensionierung von DC Stringleitungen
Der Querschnitt einer PV Leitung richtet sich nach Betriebsstrom, Leitungslänge, zulässigem Spannungsfall und Umgebungstemperatur. In Kleinanlagen reicht oft vier Quadratmillimeter, in längeren Trassen oder bei hohen Strömen ist sechs Quadratmillimeter die bessere Wahl. In Gewerbeprojekten mit mehreren Strängen und langen Sammelleitungen werden acht oder zehn Quadratmillimeter eingesetzt. Ziel ist ein Spannungsfall je Strang im Bereich von ein bis zwei Prozent, damit der Wechselrichter im optimalen MPP Fenster arbeitet. Abschattungen, Bündelungen und erhöhte Umgebungstemperaturen verringern die Strombelastbarkeit. Diese Faktoren sollten in der Berechnung berücksichtigt werden. Für Sammelleitungen vom Generatoranschlusskasten zum Wechselrichter ist eine getrennte Betrachtung sinnvoll, da hier andere thermische Bedingungen gelten.
Leitungen auf der AC Seite

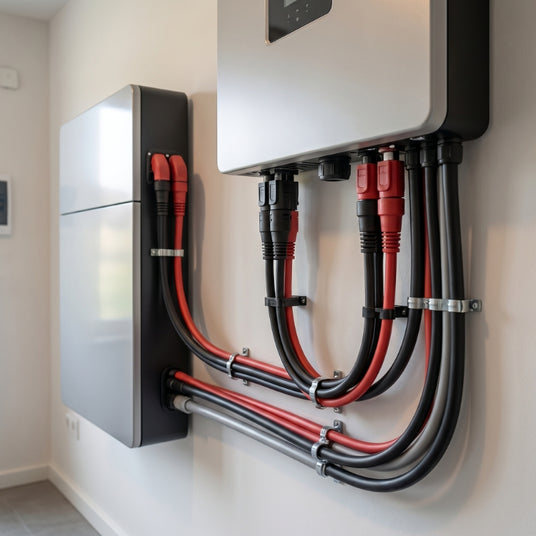

Zwischen Wechselrichter, Speicher, Wallbox, Smart Meter und Netzanschlusspunkt fließt Wechselstrom. Die Auswahl der Leitungen orientiert sich an Verlegeart, Absicherung, Kurzschlussfestigkeit und Brandschutz. Flexible Anschlussleitungen erleichtern den Gerätewechsel in Technikräumen, starre Mantelleitungen sind für feste Installationen geeignet. Für Außenbereiche kommen robuste Gummileitungen oder halogenfreie Varianten mit erhöhter UV Beständigkeit zum Einsatz. Der Querschnitt richtet sich nach Absicherungen, Leitungslängen und zulässigem Spannungsfall. Bei dreiphasigen Einspeisungen ist die symmetrische Auslegung zu beachten. Eine eindeutige Aderkennzeichnung sowie die korrekte PE und PEN Führung sichern die Abnahme.
Steckverbinder und Konfektion

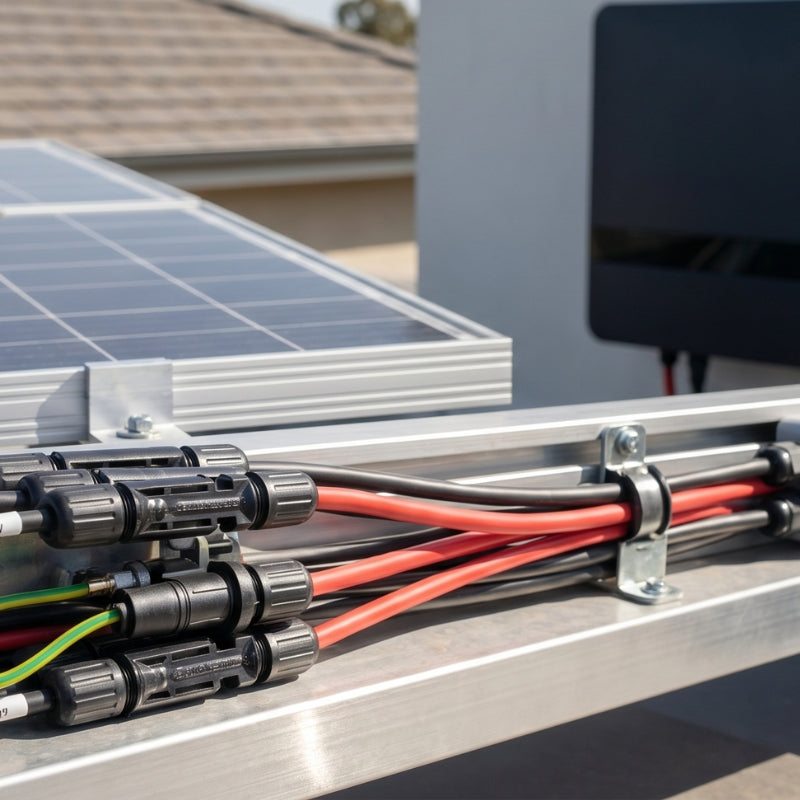

Zeitgemäße PV Steckverbinder stellen eine dauerhaft dichte und niederohmige Verbindung her. Die am Markt verbreiteten MC4 kompatiblen Systeme sind für Außeneinsatz und hohe Zyklenzahlen geprüft. Entscheidend ist die Kombination aus passendem Kontakt, korrekt gecrimpter Leitung und einem Dichtungssystem mit ausreichendem IP Schutz. Wer konfektionierte Kabelsätze nutzt, profitiert von reproduzierbarer Qualität und verkürzten Montagezeiten. Für Serviceeinsätze in der Höhe sind vormontierte Verlängerungskabel mit beschrifteten Enden eine verlässliche Lösung. Im gewerblichen Umfeld erleichtern vorkonfektionierte Sets die Standardisierung über viele Dächer hinweg.
Erdung, Potentialausgleich und Blitzschutz
Neben der Energieführung übernehmen Kabel auch Schutzfunktionen. Modulrahmen und Gestell werden über Erdungsleitungen und Potentialausgleichsschienen leitend verbunden. Der Querschnitt richtet sich nach der normativen Stromtragfähigkeit im Fehlerfall und nach der mechanischen Beanspruchung. In Gebäuden mit äußerem Blitzschutz ist die Trennung zu leitfähigen Teilen und die Einbindung in die Blitzschutzanlage zu planen. Die Auswahl geeigneter Verbindungselemente und der korrekte Schutz gegen Kontaktkorrosion verlängern die Lebensdauer. Eine klare Kennzeichnung der Schutzleiter schafft Transparenz bei Wartung und Wiederinbetriebnahme.
Kabelmanagement und Verlegung
Die beste Leitung nützt wenig ohne fachgerechte Verlegung. Auf dem Dach verhindern UV stabile Kabelbinder und Klemmen ein Scheuern an scharfen Kanten. Kabel dürfen nicht im Wasser liegen und benötigen ausreichend Abstand zu heißen Bauteilen. In Schächten und Trassen sind Füllgrade und Biegeradien einzuhalten. Bei parallelen Leitungswegen werden DC und AC getrennt geführt, um Störeinflüsse zu minimieren. In Technikräumen sorgen Nummerierungen und Klemmenpläne für nachvollziehbare Verdrahtungen. Eine sorgfältige Dokumentation mit Messprotokollen der Isolationswiderstände vereinfacht spätere Prüfungen.
Datenleitungen für Monitoring und Steuerung
Photovoltaik und Speicher werden heute über IP Netzwerke überwacht. Netzwerkkabel, Glasfaser oder geschirmte serielle Leitungen verbinden Wechselrichter, Datenlogger, Zähler und Energiemanagement. Für störungsarme Übertragung in Gebäuden mit Netzteilen, Motoren und Frequenzumrichtern sind geschirmte Leitungen vorteilhaft. Lange Wege lassen sich mit Glasfaser überbrücken. Eine strukturierte Verkabelung mit Patchfeldern im Zählerschrank beschleunigt Servicearbeiten. Für Außenbereiche sichern wetterfeste Leitungen und abgedichtete Kupplungen die Verfügbarkeit.
Wirtschaftlichkeit durch Standardisierung
In B2B Projekten entscheidet Standardisierung über die Montagezeit. Wenn Kabelquerschnitte, Steckverbinder und Längen im Portfolio vereinheitlicht sind, sinken Fehlerquoten und Lagerkosten. Vorkonfektionierte Sets für typische Dachgeometrien sparen Zeit auf der Baustelle. Seriennummern und Etiketten beschleunigen die Dokumentation. In Wohnquartieren und Filialnetzen lassen sich so Rollouts präzise planen. Die messbare Wirkung zeigt sich in geringeren Montagezeiten, einfacheren Schulungen und einer robusten Ersatzteilhaltung.
Nachhaltigkeit, Wartung und Lebensdauer
Langlebige Leitungen reduzieren Ressourceneinsatz und Servicefahrten. UV stabile, halogenfreie und flammwidrige Werkstoffe erhöhen die Sicherheit im Gebäude und verbessern das Verhalten im Brandfall. Eine sorgfältige Planung der Trassen vermeidet Nachrüstaufwände bei Speicher und Ladeinfrastruktur. Wartungsfreundliche Zugänglichkeit, gut lesbare Beschriftungen und dokumentierte Messwerte sind die Basis für eine lange Nutzungsdauer. Am Ende des Lebenszyklus lassen sich Kupfer und Aluminium wirtschaftlich recyceln.
Qualitätssicherung und Abnahme
Vor der Übergabe einer Anlage werden Leitungen mechanisch geprüft, die Polarität wird verifiziert und der Isolationswiderstand je String gemessen. Die Messwerte werden zusammen mit den Kabellängen dokumentiert. Diese Daten dienen als Referenz für spätere Vergleiche. Auf der AC Seite werden Schleifenimpedanzen, Durchgängigkeit des Schutzleiters und RCD Auslöseströme aufgenommen. Eine saubere Dokumentation stärkt die Nachvollziehbarkeit gegenüber Netzbetreiber, Versicherung und Endkunde.
Zukunftssichere Infrastruktur
Photovoltaik wächst in ein Energiesystem mit Speicher, Wärmepumpe und Ladepunkt hinein. Wer heute die Kabelwege richtig plant, spart später viel Aufwand. Größere Querschnitte bei Sammelleitungen, Reserveschächte und Leerrohre, zusätzliche Patchfelder sowie Platz für Überspannungsschutz und Messwandler machen Anlagen erweiterbar. Eine durchdachte Infrastruktur erhöht die Attraktivität der Immobilie und erleichtert den Betrieb für Jahrzehnte.
Unser Sortiment für Energie und Verbindungskabel
Die Kategorie bündelt Solarkabel für die DC Seite, robuste Leitungen für Wechselstrom, vorkonfektionierte Verlängerungen, Adapterleitungen, Y Konfektionen, Erdungskabel sowie Netzwerkkabel und Zubehör für die sichere Verlegung. Alle Produkte sind für professionelle Anwendungen geprüft. Für Serienprojekte liefern wir konfektionierte Sätze inklusive Prüfprotokoll und Etikettierung. Technische Beratung zu Querschnitt, Spannungsfall und Verlegeart gehört auf Wunsch dazu.
