Adapter

Rolle und Nutzen von Adaptern im PV System

Adapter sind die Schnittstellen eines Solarstromsystems. Sie verbinden Solarmodule mit dem Wechselrichter, führen Stränge zusammen, koppeln Balkonkraftwerke an die Steckvorrichtung und binden mobile Verbraucher wie Powerstations ein. Eine passende Kupplung reduziert elektrische Verluste, verhindert Kontaktkorrosion und sorgt für reproduzierbare Dichtheit im Außenbereich. In der Praxis entscheidet die Qualität der Steckverbindung messbar über Ertrag, Lebensdauer und Betriebssicherheit. Professionelle Adapter sind daher aus UV stabilen Kunststoffen gefertigt, verwenden verzinnte Kontakte und sind für wiederholtes Stecken geprüft.

Normen und Sicherheit in der Verbindungstechnik

PV Adapter arbeiten in einem klar definierten Normenumfeld. Im Gleichstromteil sind Stromtragfähigkeit, Kriechstrecken und die Schutzart gegen Wasser von Bedeutung. Die gängigen Steckverbinder für Modulstrings sind auf hohe Gleichspannungen ausgelegt und werden auf Dichtheit nach IP Schutzarten geprüft. Für steckbare Einspeisesysteme an Balkonkraftwerken gilt zusätzlich die Empfehlung zur Energiesteckvorrichtung nach den einschlägigen VDE Regeln. Im Wechselstromteil kommen geprüfte Steckvorrichtungen mit geeigneter Zugentlastung zum Einsatz. Wer Adapter verwendet, achtet auf eindeutige Polkennzeichnung, eine feste Verrastung und das vorgeschriebene Abzugswerkzeug. So bleiben Übergangswiderstände niedrig und die Anlage arbeitet stabil.

MC4 Adapter im Modulstrang

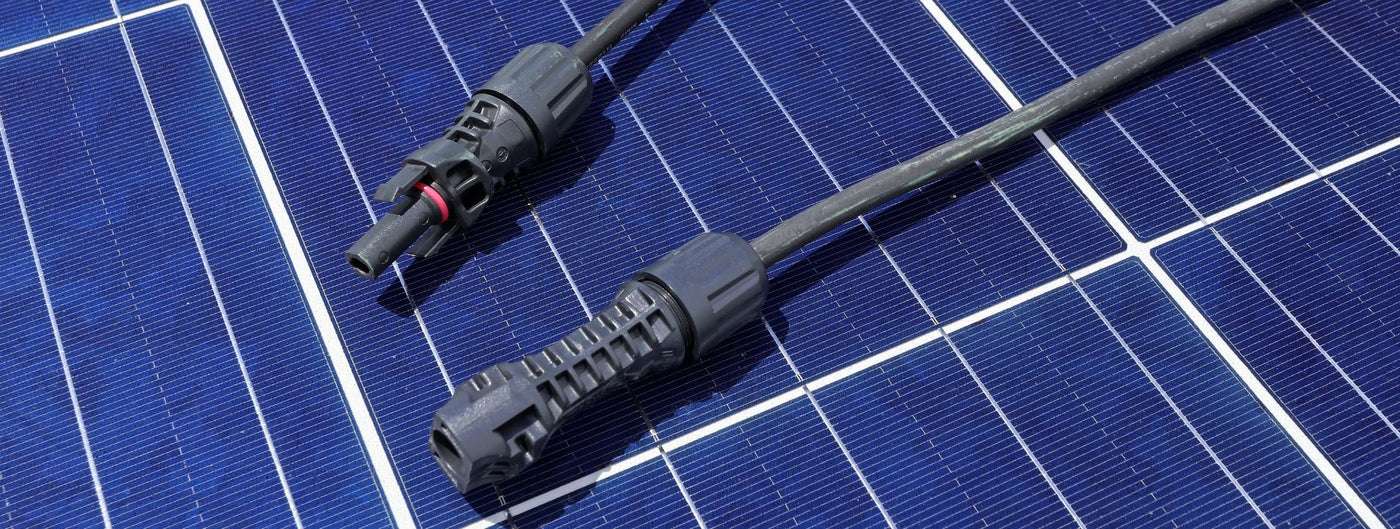

Der verbreitetste Steckverbinder im Modulbereich ist die MC4 Familie. Adapter mit MC4 Steckern und Buchsen ermöglichen das Verlängern von Modulanschlussleitungen, das Anpassen an Stringlängen und den Übergang auf vormontierte DC Leitungen. Wichtig ist die Kompatibilität von Kontaktmaterial, Dichtung und Gehäusegeometrie, damit keine Undichtigkeiten entstehen. Für den Dauereinsatz im Feld werden vergoldete oder verzinnte Kontakte bevorzugt. Eine korrekte Crimpung mit kalibriertem Werkzeug verhindert Erwärmung unter Last. Wer bestehende Module modernisiert, nutzt MC4 Kupplungen mit geprüfter Rückwärtskompatibilität und kennzeichnet Plus und Minus eindeutig, damit die Polung nicht vertauscht wird.

Parallelschaltung mit Y Adaptern

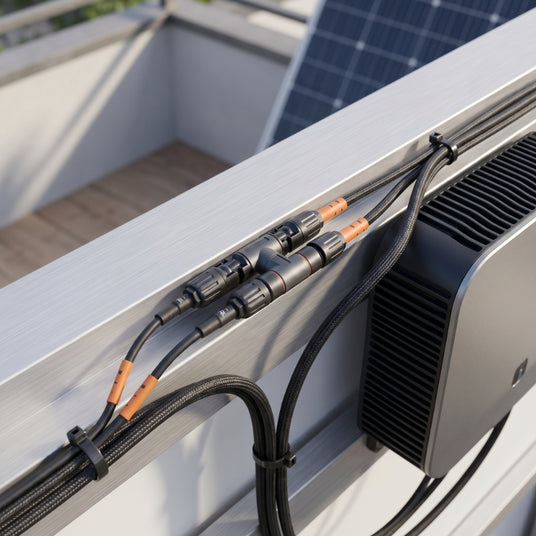

Y Adapter verbinden zwei Modulstränge parallel. Sie erhöhen den Strom bei gleicher Spannung und werden häufig in Balkon und Carport Anwendungen genutzt, in denen zwei identische Module an einem MPP Tracker betrieben werden. Die Auswahl richtet sich nach der Strombelastbarkeit, dem Außendurchmesser der Leitungen und der Schutzart. In Anlagen mit Teilverschattung kann die Parallelschaltung über Y Adapter vorteilhaft sein, wenn die Module unterschiedlich bestrahlt werden. Voraussetzung ist ein Wechselrichter mit passendem MPP Spannungsfenster. Bei der Planung bleibt die Summenstromstärke maßgeblich, damit Stecker und Leitungen nicht überlastet werden.

Adapter für Balkonkraftwerke

Steckersolargeräte speisen über eine Steckvorrichtung in das Hausnetz ein. In vielen Projekten wird eine Energiesteckvorrichtung genutzt, die für Dauerlast ausgelegt ist und eine sichere Verriegelung besitzt. Adapter auf die gängigen Systeme ermöglichen den normgerechten Anschluss an vorhandene Steckdosen oder Anschlussdosen. Wer eine Bestandsanlage auf eine andere Einspeisebuchse umstellt, nutzt vorkonfektionierte Lösungen mit formschlüssiger Zugentlastung. Ergänzend helfen Adapter mit integrierter Messfunktion, die Einspeiseleistung zu prüfen oder einen Smart Meter anzubinden. Für die Außenmontage empfiehlt sich eine Variante mit erhöhter Schutzart, die Spritzwasser zuverlässig fernhält.

Verbindungen zwischen Solarmodul und Powerstation

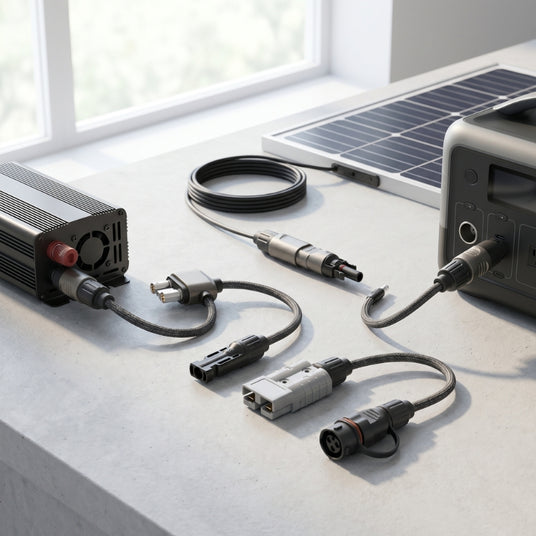

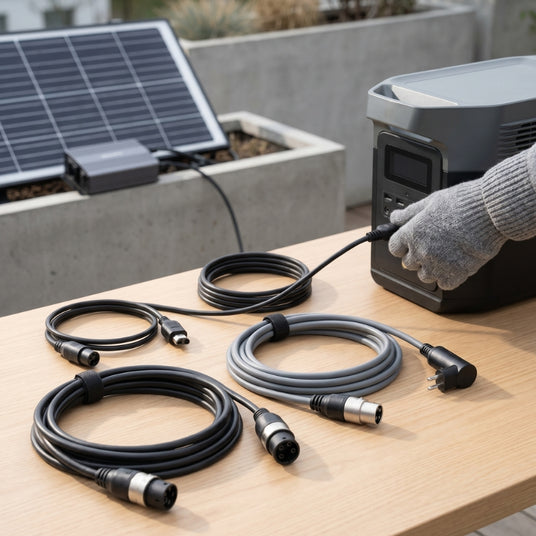

Im mobilen Bereich treffen unterschiedliche Stecksysteme aufeinander. Viele Solarmodule verwenden MC4, zahlreiche Powerstations setzen auf XT60, Anderson, 8 Millimeter Hohlstecker oder spezielle Gleichstrombuchsen. Adapter übersetzen zwischen diesen Welten, damit faltbare oder starre Solarpanele mit einer Powerstation geladen werden können. Für Marken wie EcoFlow, Anker, Bluetti oder Jackery existieren passende Übergänge. Wichtig bleibt die Eingangsgrenze der Powerstation. Ein Adapter ändert keine Spannung oder Stromstärke, er stellt lediglich die mechanische Verbindung her. Deshalb werden bei hohen Leerlaufspannungen besser Modulpaare seriell oder parallel so verschaltet, dass die Vorgaben des Eingangsreglers eingehalten werden.

AC Adapter im Netzbereich

Auf der Wechselstromseite nutzen Installateure Anschlussleitungen mit genormten Gerätesteckern und Kupplungen. Adapter können hier eine Übergangslösung sein, etwa für Prüfungen, Inbetriebnahmen oder Messungen. Für den Dauerbetrieb empfiehlt sich der fachgerechte Festanschluss oder eine geprüfte Energiesteckvorrichtung. In Feuchträumen und im Außenbereich zählt eine hohe Schutzart, eine abrissfeste Zugentlastung und ein Knickschutz. Wer mehrere Außensteckdosen anbindet, nutzt Adapter mit spritzwassergeschützter Kupplung und schließt über eine wetterbeständige Verlängerung an. Die Kabellänge hält man so kurz wie möglich, um Spannungsfall zu vermeiden.

Material, Dichtheit und Temperaturbereich

Adapter im Freien sind Sonne, Regen und Frost ausgesetzt. UV stabile Kunststoffe verhindern Versprödung, Elastomerdichtungen halten die Schutzart dauerhaft. Ein weiter Temperaturbereich deckt sowohl Winterbetrieb als auch starke Aufheizung im Sommer ab. Kontaktflächen aus korrosionsfestem Metall bleiben leitfähig und vermeiden erhöhte Übergangswiderstände. Rändelungen oder Verriegelungen erleichtern das Stecken mit Handschuhen. Wer in Küstennähe oder in Industrieatmosphäre arbeitet, wählt Varianten mit erhöhter Korrosionsfestigkeit.

Kennwerte richtig verstehen

Wichtige Kennzahlen eines Adapters sind Nennstrom, Nennspannung, Isolationsniveau, Übergangswiderstand und Schutzart. Im DC Bereich sind Ströme bis in den zweistelligen Amperebereich üblich, im AC Bereich je nach Einspeisesteckvorrichtung auch höhere Dauerströme. Ein niedriger Übergangswiderstand reduziert Verluste und Erwärmung. Die Schutzart zeigt, ob der Adapter gegen Staub und Wasser geschützt ist. Für Außenanlagen sind Varianten mit hoher Schutzart zweckmäßig. Hersteller geben außerdem Zyklenzahlen an, die zeigen, wie oft ein Stecker gesteckt werden darf, ohne seine Eigenschaften zu verlieren.

Polung, Spannungsbereich und Fehlersuche

Bei Gleichstrom ist die richtige Polung zwingend. Viele Adapter besitzen farbliche Markierungen für Plus und Minus, zudem sind die Gehäuse codiert. Vor dem Umstecken prüft man die Leerlaufspannung mit einem geeigneten Messgerät. Zeigt sich ein unerwarteter Spannungswert, liegt meist eine vertauschte Polung oder eine lose Crimpung vor. Ein häufiger Fehler ist das Mischstecken nicht passender Fabrikate. Optisch ähnliche Kupplungen müssen nicht zwangsläufig zueinander passen. Wer unsicher ist, setzt auf geprüfte Sets eines Herstellers.

Adapter im industriellen Umfeld

Im B2B Betrieb zählen Zeit und Reproduzierbarkeit. Vormontierte Adapterkabel beschleunigen die Baustelle, weil keine Einzelteile gecrimpt werden müssen. Bei größeren Dachflächen oder Fassaden werden Stränge oft vorgefertigt, Labels sichern die Dokumentation. Für Carports und Gewerbeflächen sind robuste Steckverbinder mit hoher Zugfestigkeit sinnvoll. In Mietobjekten trägt eine definierte Energiesteckvorrichtung zur Standardisierung bei. Kommunale Liegenschaften profitieren von transparenten Dokumentationen und austauschbaren Komponenten, damit Wartung und Ersatzteilhaltung einfach bleiben.

Verbindung zu Messung und Monitoring

Adapter mit Messzugang erleichtern die Inbetriebnahme. Im DC Teil können Zangenamperemeter nur begrenzt eingesetzt werden. Ein Messadapter ermöglicht die Prüfung von Strangstrom, Isolationswiderstand und Leerlaufspannung, ohne die Anlage zu zerlegen. Für Balkonkraftwerke existieren Adapter mit zwischengeschaltetem Energiezähler, der Einspeiseleistung und Energie transparent macht. In Verbindung mit einem Smart Meter lassen sich Profile aufzeichnen und Optimierungspotenziale erkennen.

Planungshilfe für Einkauf und Lager

Wer Projekte plant, legt ein Set an Standardadaptern fest. Dazu gehören MC4 Verlängerungen in sinnvollen Längen, Y Verteiler für Parallelschaltung, Adapter auf Energiesteckvorrichtungen für Balkonkraftwerke sowie Übergänge von MC4 auf die gängigen Powerstation Buchsen. Einheitliche Farbkennungen und klare Label sparen Zeit. Für Servicefahrzeuge lohnt ein kompaktes Sortiment mit Messadaptern, Entnahmewerkzeugen und Ersatzdichtungen. So bleibt jede Schnittstelle verfügbar und Stillstandszeiten sinken.

Nachhaltigkeit durch langlebige Verbindungstechnik

Jeder Steckverbinder ist ein potenzieller Schwachpunkt. Wer hochwertige Adapter einsetzt, vermeidet Ertragsverluste über die Lebensdauer und reduziert Wartungseinsätze. Dichte Gehäuse halten Feuchtigkeit fern, stabile Verriegelungen vermeiden unbeabsichtigtes Lösen bei Windbelastung. Eine dauerhafte Verbindung schützt auch die angeschlossenen Komponenten, weil keine Lichtbögen oder Kontaktfehler entstehen. In Summe verbessert solide Verbindungstechnik die Leistung jedes Photovoltaiksystems.

Service und Beratung

Unser Sortiment deckt Adapter für Modulstränge, für Balkonkraftwerke, für Powerstations und für gewerbliche Anwendungen ab. Wir beraten zur Kompatibilität von Stecksystemen, zur richtigen Polung und zur Einhaltung von Grenzwerten. Auf Wunsch liefern wir vorkonfektionierte Längen mit dokumentierter Prüfung. Für Serienprojekte bieten wir definierte Typenlisten, damit Beschaffung, Montage und Qualitätssicherung reibungslos funktionieren.
