Notstrombox

Aufgaben einer Notstrombox

Eine Notstrombox verbindet Photovoltaikanlage, Batteriespeicher und Gebäudeinstallation zu einer sicheren Ersatzstromlösung. Sie trennt das Hausnetz automatisch vom öffentlichen Netz, sobald eine Störung erkannt wird, und bildet gemeinsam mit dem Wechselrichter ein eigenes Inselnetz. Diese Netztrennung verhindert jeden Rückfluss in die Straße und schützt Personal sowie Netztechnik. Nach der Umschaltung versorgt die Anlage definierte Stromkreise im Gebäude. Beleuchtung, IT, Kälte, Heizung und Kommunikation bleiben betriebsbereit, während nicht priorisierte Lasten geordnet abgeschaltet werden. Je nach Ausführung erfolgt die Umschaltung in Sekundenbruchteilen oder mit kurzer Unterbrechung. Systeme mit kurzer Umschaltzeit eignen sich für allgemeine Versorgung, USV taugliche Lösungen mit quasi unterbrechungsfreier Umschaltung sichern besonders empfindliche Verbraucher.

Wo eine Notstrombox im B2B Umfeld den Unterschied macht

Im Gewerbe schützt eine funktionierende Ersatzstromlösung Erträge und Daten. Werkstatt, Kühlung, Kasse, Zutritt und Telekommunikation arbeiten weiter. In der Wohnungswirtschaft erhöht eine definierte Notstromversorgung die Resilienz ganzer Quartiere und hält wichtige Dienste wie Hausbeleuchtung, Router und Wärmeerzeugung am Laufen. Kommunale Liegenschaften sichern Leitstellen, Pflegeeinrichtungen und kritische Infrastruktur. Für Planer zählt, dass eine Notstrombox reproduzierbare Abläufe schafft und damit die Betriebssicherheit dokumentierbar macht. In Kombination mit einem Energiemanagement lassen sich Lastspitzen glätten, sodass die Anlage nicht nur im Störungsfall, sondern auch im Normalbetrieb wirtschaftliche Vorteile bringt.

Systemarchitektur und Zusammenspiel der Komponenten

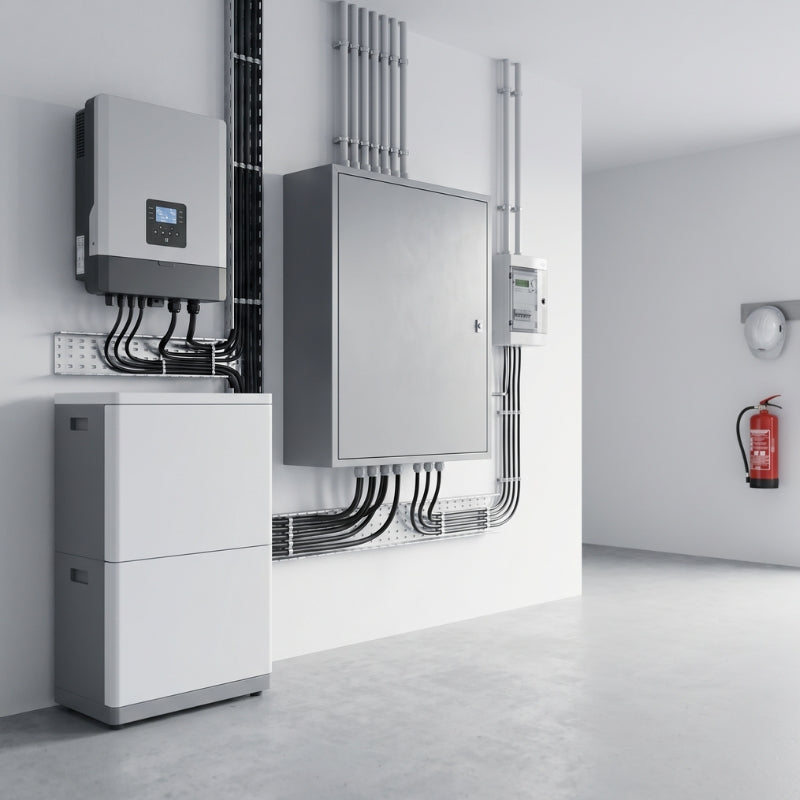

Die Notstrombox bildet die Schaltstelle zwischen Netzanschlusspunkt und interner Verteilung. Ein Messrelais erkennt den Netzausfall. Leistungsschütze trennen den Gebäudeteil vom Netz und verbinden ihn mit dem Wechselrichter Ausgang. Der Wechselrichter übernimmt die Frequenzführung und hält Spannung, Frequenz und Phasenlage des Inselnetzes. In AC gekoppelten Systemen speist der Batterie Wechselrichter die Notstromschiene, während der PV Wechselrichter auf das neue Netz synchronisiert und Energie liefert, sobald ausreichend Licht vorhanden ist. In DC gekoppelten Systemen mit Hybrid Wechselrichter fließt PV Leistung direkt in den Speicher und das Inselnetz, was bei diffusem Licht oft höhere Verfügbarkeit bringt. Einphasige Lösungen versorgen ausgewählte Stromkreise, dreiphasige Lösungen tragen ganze Gebäude einschließlich Drehstromverbrauchern. Eine sauber dokumentierte Neutralleiterführung und ein passendes Erdungskonzept sind Voraussetzung für stabile Inselnetze.

Dimensionierung nach Lastprofil und Laufzeit

Planung beginnt mit einer Lastliste. Welche Verbraucher sind kritisch, welche sind komfortrelevant, welche dürfen im Notbetrieb pausieren. Aus dieser Priorisierung entsteht die erforderliche Dauerleistung der Ersatzstromschiene und die erforderliche Batteriekapazität. Elektromotoren, Kälte oder Lüftung benötigen einen erhöhten Anlaufstrom. Der Wechselrichter muss diese Spitzen kurzzeitig liefern können. Eine Faustregel lautet, dass die kurzzeitige Spitzenleistung eines Notstromsystems über der Summe der typischen Anlaufströme liegen sollte, während die Dauerleistung sich am gleichzeitigen Betrieb der priorisierten Verbraucher orientiert. Aus der gewünschten Autarkiedauer ergibt sich die nutzbare Speicherkapazität. Ein intelligentes Lastmanagement reduziert den Energiebedarf, indem es in der Insel nur die relevanten Stromkreise freigibt.

Normen, Nachweise und Sicherheit

Eine fachgerecht aufgebaute Notstromlösung erfüllt die Anforderungen der VDE Regeln für Erzeugungsanlagen am Niederspannungsnetz. Die Netztrennung erfolgt allpolig und verhindert jeden Rückfluss in das öffentliche Netz. Der Nachweis des Netz und Anlagenschutzes erfolgt entweder im Wechselrichter oder als externer Schutz. Für die Installation gelten die Regeln der Reihe DIN VDE 0100. Die Dokumentation umfasst Schaltplan, Messprotokoll, Prüfbericht und ein klarer Betriebsablauf für den Störfall. In Bestandsgebäuden empfiehlt sich eine Messung der Schleifenimpedanz im Inselbetrieb, damit Schutzorgane auch ohne Netz zuverlässig auslösen. Betreiber unterweisen ihr Personal im Umgang mit der Anlage und legen Prüfintervalle fest.

Varianten von Notstromboxen

Externe Umschaltboxen arbeiten mit vielen gängigen Wechselrichtern zusammen. Sie übernehmen Netztrennung, Umschaltung und die Verriegelung der Betriebsarten. Hybrid Wechselrichter mit integrierter Backup Funktion benötigen eine abgestimmte Box, damit die Schaltlogik und die Schutzfunktionen exakt zusammenpassen. Für einphasige Eigenheime reichen kompakte Geräte mit definierter Notstromschiene. Für gewerbliche Gebäude kommen Schranklösungen mit dreiphasigem Inselnetz, Überspannungsschutz, Messung und vorbereitetem Lastabgang zum Einsatz. Ein weiteres Unterscheidungsmerkmal betrifft den Schwarzstart. Systemvarianten mit Schwarzstart können das Inselnetz auch ohne vorhandene Netzspannung initialisieren, was im echten Ausfall entscheidend ist.

Kompatibilität mit gängigen Wechselrichter Familien

Die Auswahl der Notstrombox richtet sich nach der eingesetzten Wechselrichter Plattform. Für viele Hybrid Geräte stehen abgestimmte Umschaltlösungen bereit. Systeme aus Wechselrichter, Speicher und Box desselben Ökosystems beschleunigen die Inbetriebnahme, da Parameter und Schnittstellen harmonieren. AC gekoppelte Speicher arbeiten mit einer Vielzahl klassischer PV Wechselrichter zusammen, sofern das Inselnetz die erforderliche Spannungsqualität bereitstellt. In Projekten mit gemischten Fabrikaten ist ein Blick in die Freigabelisten sinnvoll. Dadurch lassen sich spätere Anpassungen vermeiden und die Dokumentation bleibt eindeutig.

Projektablauf von der Bestandsaufnahme bis zur Inbetriebnahme

Der Einstieg beginnt mit einer Begehung. Zuerst werden Hauptverteilung, Zählerplätze, Schutzorgane und freie Felder erfasst. Danach erstellt der Planer eine Lastliste, legt die priorisierten Stromkreise fest und prüft die Leitungswege. Anschließend folgt der Abgleich mit dem Netzbetreiber zu Meldepflichten und technischen Anschlussbedingungen. Die Montage umfasst die Installation der Notstrombox in unmittelbarer Nähe zur Hauptverteilung, die Integration der Mess und Steuerelemente, die Anpassung der Stromkreise sowie die Parametrierung des Wechselrichters für den Backup Betrieb. Die Inbetriebnahme schließt einen echten Umschalttest ein, bei dem die Anlage aus dem öffentlichen Netz trennt, das Inselnetz aufbaut und definierte Verbraucher versorgt. Ein Abnahmedokument mit Messwerten, Parametern und Seriennummern schließt das Projekt ab.

Betrieb, Tests und Wartung

Eine Notstromlösung bleibt nur dann verlässlich, wenn sie regelmäßig getestet wird. Ein geplanter Probelauf zeigt, ob Umschaltung, Inselbildung und Lastpriorisierung funktionieren. Firmware Updates halten die Anlage aktuell. Lüftungsflächen und Klemmen werden im Rahmen der Wartung geprüft. Der Betreiber führt ein Protokoll über Tests, Ereignisse und Parametrierungen. In größeren Liegenschaften empfiehlt sich ein Monitoring, das Inselereignisse dokumentiert und Alarme meldet. So lässt sich die Anlage in Audits und Versicherungsfragen beweissicher darstellen.

Wirtschaftliche Perspektive

Die Investition spart in erster Linie Ausfallkosten. Produktionsstillstand, Datenverlust oder verdorbene Ware verursachen oft höhere Aufwendungen als die Anschaffung der Ersatzstromlösung. Dazu kommt der Nutzen im täglichen Betrieb. In Verbindung mit einem Energiemanagement kann die Anlage Netzspitzen kappen und PV Eigenverbrauch erhöhen. Ein Teil der Kosten wird dadurch kontinuierlich amortisiert. Je nach Bundesland und Programm sind Zuschüsse für resiliente Energieinfrastruktur möglich. Ein Abgleich mit aktuellen Förderbedingungen lohnt sich bei größeren Projekten.

Zukunftsfähige Optionen

Die Entwicklung hin zu bidirektionalem Laden öffnet neue Möglichkeiten. Fahrzeuge mit passender Schnittstelle können in Zukunft als zusätzlicher Speicher in das Ersatzstromkonzept eingebunden werden. Eine vorbereitete Infrastruktur mit passender Schutztechnik erleichtert die spätere Integration. Auch Sektorkopplung mit Wärmepumpe oder Kälte wird leichter, wenn die Notstromschiene sauber getrennt und priorisiert aufgebaut ist.

Auswahlhilfe in klaren Schritten

Die richtige Notstrombox findet man mit einer einfachen Reihenfolge. Zuerst wird die Wechselrichter Plattform festgelegt. Danach definiert man die zu versorgenden Stromkreise und die gewünschte Autarkiedauer. Daraus ergeben sich Leistungsdaten, Batteriekapazität und die Art der Umschaltung. Zum Schluss folgt die Integration in die Gebäudeverteilung mit Dokumentation, Messung und einem geübten Ablauf für den Ernstfall. Wer diese Reihenfolge beibehält, erhält eine robuste Lösung mit klarer Verantwortlichkeit und planbaren Kosten.

Fazit

Notstromboxen machen Photovoltaikanlagen zum verlässlichen Partner in kritischen Situationen. Sie koppeln das Gebäude sicher vom Netz ab, stellen ein stabiles Inselnetz bereit und versorgen priorisierte Verbraucher mit eigener Energie. In Verbindung mit Speicher und intelligenter Steuerung entsteht ein System, das im Alltag Kosten senkt und im Störfall handlungsfähig bleibt. Für Betreiber zählt die Kombination aus Sicherheit, dokumentierter Normkonformität und einfacher Skalierbarkeit.
